產品概述

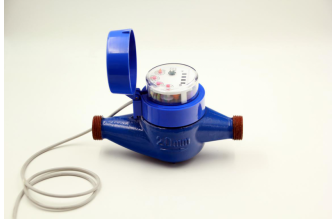

JCS型直讀式智能遠傳冷水表，采用了光電直讀透射式專利技術，直接讀取字輪數據；與傳統脈沖表和卡表相比，可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的智能遠傳水表。水表模塊采用低功耗設計，表內無電池；平常無須供電，僅在抄表或開關閥門時才由總線供電。水表采用旋翼式計量結構，具有計量精度高、始動流量小、遠程抄表、外型美觀、安全衛生、壽命長等特點。水表與采集設備采用M-BUS總線連接，遠程智能抄讀用戶的水表用水量數據，實現與結算中心連網
和數據共享
功能特點：
ａ.讀數零誤差：采用光電直讀技術讀取字輪數據，隨時抄讀數據均與水表機械字輪示
值一致。
ｂ.使用壽命長：采用光電直讀技術采樣，不需要內部電源或外部其他電源，沒有機械接觸和機械動作，不受外界因素影響出現故障；
ｃ.抗干擾能力強：無磁性元件，不受磁物質干擾，具有專利技術的抗強光干擾能力，
在抄收作業時遇到強光干擾自帶屏蔽功能，確保讀數準確。
ｄ.使用安全：表計采用總線供電，電壓范圍22V~36V，具有短路電流保護、總線開路
故障保護。
ｅ.安裝方便：直讀水表基表部分與普通機械水表安裝規格相同，方便施工安裝。
ｆ.節能：模塊采用低功耗設計，只有抄讀和閥門動作時才需供電，不會因停電、網絡
故障而丟失數據。
g. 全自動初始化設置：系統能自動完成系統內設備所有信息的全自動初始化設置，
包括集采器、計量表具的所有初始化信息的全自動遠程錄
入，減少了施工勞動強度，同時避免了錄入錯誤。
h.高集成度設計：可以內嵌閥控模塊，一體化設計，簡化接線。
產品主要參數
|
公稱口徑
|
15
|
20
|
25
|
|
常用流量Q3 （m3/h）
|
2.5
|
4.0
|
6.3
|
|
Q3/Q1
|
63 80 100 160
|
||
|
壓力損失等級
|
Δp≦0.063 MPa
|
||
|
最大允許通水壓力
|
≦1.0 MPa
|
||
|
水表類型
|
冷水水表
|
||
|
溫度等級
|
T30
|
||
|
數據采集方式
|
光電直讀
|
||
|
電源供電方式
|
M-Bus總線供電
|
||
|
數據通訊方式
|
M-Bus
|
||
|
通訊波特率
|
1200、2400 bps
|
||
|
通信規約
|
支持TTL、RS-485及M-BUS總線等不同的接入形式。
|
||
|
流量特性
|
符合GB/T 778.1～3-2007 標準，準確度等級：2級
|
||
|
最大允許誤差
|
高區(Q2≤Q≤Q4)為±2%，低區（Q1≤Q＜Q2）為±5%
|
||
|
接線方式
|
M-Bus水表通訊線不分極性連接，帶閥控功能的水表接線按閥控表接線示意圖連接引線
|
||
外型尺寸規格
|
型號
|
公稱口徑(DN)
|
外觀尺寸（單位：mm）
|
流量（M3/H)
|
接口規格
|
|||||
|
長(L)
|
寬(W)
|
高(H)
|
典型
|
分界
|
最小
|
接管
|
螺母
|
||
|
DN15
|
15
|
165
|
90
|
106
|
2.5
|
0.050
|
0.032
|
R1/2
|
G3/4
|
|
DN20
|
20
|
195
|
90
|
108
|
4.0
|
0.080
|
0.050
|
R3/4
|
G1
|
|
DN25
|
25
|
225
|
96
|
130
|
6.3
|
0.126
|
0.079
|
R1
|
G11/4
|
水表安裝示意圖
四、遠程抄表方式
1、樓宇安裝的光電直讀遠傳水表具走M-BUS總線，在樓宇安全的位置安裝樓宇匹配器供抄表。
2、樓宇匹配器供掌機抄表，其目的是為了檢查單個表具運行的狀態，檢查線路故障等。
3、樓宇匹配器可以與網絡連接成為網絡抄表。也可以與GPRS連接實現遠程無線抄表。更可以直接掌機抄表導入計算機收費系統。多余除按演示臺的樣式，進行照片布置抄表，再配置計算機，無線抄表的模式展示。
