產品詳情

干式光電直讀水表

本產品是一種旋翼、多流束、干式光電直讀遠傳水表,用來計量及控制流經自來水管道飲用冷水的體積總量。選用材料符合飲用水計量儀表材料衛生標準,各項性能指標達到GB/T778-2007(等同ISO4064)、建設部CJ/T188-2004《戶用儀表數據傳輸技術條件》、電力部DLT645-2007《多功能電能表通訊協議》、CJ/T 244-2012《電子遠傳水表》等標準的技術要求。

功能特點

a、能直接讀取表計的計數器碼盤示數,即“表計窗口值”,不存在累計脈沖與換算數值的二次計量過程,沒有累計誤差。

b、表計內的電子部分與表計的計數器碼盤等裝置沒有任何機械接觸,不影響表計計量精度,不改變機械計量的顯示方式

c、采用先進的編碼技術和位置識別算法,確保了對字輪碼盤示數的準確識別,徹底解決了多位字輪碼盤同時轉動因機械不同步而產生的進位準確識別問題。

e、采用對射式光電信號采集方式,直接識別4位字輪碼盤數字,杜絕了千位字輪使用軟件判別方式而產生的讀數錯亂現象。

f、能自動檢測光電器件的特性參數,當任何一個光電器件損壞時,光電直讀電子模塊均能檢測判別和上報到手持抄表終端或上位機,并且不再識別儀表當時示數,從而杜絕了因光電

器件損壞而產生的讀數錯亂現象。

g、采用低功耗設計,平常無須供電,表計內不需要電池,只在抄表瞬間由集中器或手持抄表器供電工作?？蓪?shí)現手持抄表終端現場集中抄表、遠程自動抄表等兩種抄表模式。

a、外形尺寸/Product overview

類型	DN15（mm）					DN20（mm）					DN25（mm）
	L	I	D	d	H	L	I	D	d	H	L	I	D	d	H
球墨鑄鐵殼	165	258	R1/2	G3/4B	118	195	299	R3/4	G1B	118	225	345	R1	G11/4B	118
銅殼	165	258	R1/2	G3/4B	118	195	299	R3/4	G1B	118	225	345	R1	G11/4B	118
不銹鋼殼	165	255	R1/2	G3/4B	118	195	295	R3/4	G1B	118	225	345	R1	G11/4B	118
塑殼	165	255	R1/2	G3/4B	120	195	295	R3/4	G1B	120	225	345	R1	G11/4B	118

b、使用條件

工作水壓≤1Mpa；工作水溫：0.1°C~30°C；更大允許的壓力損失≤0.063Mpa。

c、流量范圍

公稱口徑DN（mm）	常用流量（Q3）m³/h	分界流量（Q2）m³/h	最小流量（Q1）m³/h	最小讀數	更大讀數
				M³
15	2.5	Q3/Q1=160 (125、100、80） Q2/Q1=1.6		0.0001	9999.9999
20	2.5
	4.0
25	6.3
準確度等級	2級
工作水壓	≤1mpa
工作環境	水溫0.1℃-30℃；環境溫度0℃-+60℃

d、更大允許誤差

水表準確度等	2級
水溫 0.1°C~30°C	高區（Q2≤Q≤Q4）	± 2%
	低區（Q1≤Q≤Q2）	±   5%

e、電氣參數

工作環境           溫度0°C~+60°C
待機電流            ≤0.5mA
工作電流            ≤20mA
表頭識別相應時間    ≤300mS
采集方式      采用對射式光電傳感技術，直接讀取4位字輪的數據
接口類型    RS-485型-接口遵循RS-485通訊標準。                       M-Bus型-接口遵循Meter-Bus通訊標準。
接線方式	RS-485型（4線制）  紅色-電源（+）白色-485（B）                     黑色-電源（-）綠色-485（A）                     電源電壓：DC6~14V
	Bus型（2線制）   通訊接口的兩線制無需區分極性                     電源電壓：DC32~42V
通訊速率              1200/2400/4800/9600bps可選速率
通訊傳輸更大距離      1000m
通訊協議              建設部CJ/T   188-2004《戶用儀表數據傳輸技術條件》、                       電力部DLT645-2007《多功能電能表通訊協議》、根據用戶自定義協議。





產品優勢





【遠傳水表優點優勢】IC卡預付費，IC插卡刷卡預付費

滴水計量旋翼式結構,計量更準確。

水電一卡通，支持一卡多表實現水電氣一卡通；

智能閥控，防偷防盜欠費自動端水;

防潮防凍，按階梯用水量收費。

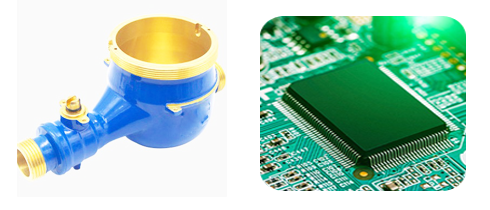

【產品局部細節圖】公稱直徑，公稱直徑小于水管直徑,計量更精確

IC卡刷卡通過刷卡或插卡實現預付費

純銅材質，國標純銅材質，水質放心更安全

旋翼式結構，實現滴水計量

不銹鋼管件，安裝方便，牢固耐用。







【安裝使用方法】① 水表安裝與打壓測試

② 聯系售后技術，安裝調試軟件

③ 建立用戶賬戶與充值

④ 用戶現場刷卡開通用水

⑤ 日常維護與管理

⑥ 廠家提供售后技術服務
