產品功能 >>

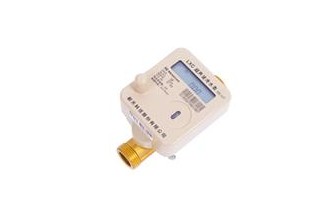

NB-IoT物聯網超聲波水表數據通信采用了目前世界上最先進的窄帶蜂窩通信技術，具有網絡深覆蓋、廣鏈接、低功耗等優勢，通信穩定、可靠、安全；流量采用先進的超聲波測量技術，分段校準，計量精度高，量程比寬，始動流量小，使用壽命長。
1、采用工業級NB-IoT模塊，手機卡采用工業級M2M物聯網卡。
2、超聲波流量測量采用德國ACAM公司的專用的計量芯片GP22，計量穩定可靠。
3、鋰電池供電，電池壽命8年以上，數據掉電可保存30年。
4、定時周期上報，可配置上報間隔，上報數據包括：上月及本月每天用水量，累積用水量等。
5、可配置2個開窗時段，在開窗時段可進行實時抄表。
6、水溫監測，可測量供水水溫，并自動依據水溫調整計量誤差參數。
7、電池低電報警，空管報警，流量傳感器故障報警。
8、液晶顯示，實時顯示水表用水量、瞬時流量、信號強度、水溫等數據信息。
9、壓力監測，可選配壓力傳感器測量管道中供水壓力。
關鍵技術 >>
1、NB-IoT技術：信號網絡深度覆蓋（地下表井、管道井等均可正常使用）、超低功耗、通訊穩定可靠。
2、八段誤差修正技術：用數字方法，分八段修正和校準誤差，測量范圍寬，誤差接近于零。
3、四象限補償技術：有效解決參數不統一、水溫影響計量的問題，保證高穩定度高精度。
4、相位鑒別技術：同時對多個信號進行鑒別，始動流量小，測量精度高。
5、防堵塞技術：采用鍛壓工藝制造而成的直通一體式管段，徹底解決水中雜質堵塞影響計量的問題。
6、全密封技術：所有線路全部采用聚胺脂密封，無外露電極，密封性好，可泡在水中長期穩定工作。
7、數據自動糾錯技術：多重數據備份，智能分析糾錯，確保數據準確無誤。
8、變址存貯技術：存貯器使用次數超過一定值，自動組存貯至新的存貯器，提高數據可靠性。
專利技術 >>
1、一種超聲波流量檢測電路 ZL201010132731.3
2、一種用于超聲波管段的導流管 ZL2014 2014 1240.9
3、一種穩定度高、始動小的超聲波水表管路結構 ZL2014 2000 8443.0
4、一種超聲波反射片可精確定位的結構件 ZL201020172556.6
技術參數 >>
|
公稱口徑（DN）
|
15mm
|
20 mm
|
25 mm
|
|
|
過載流量（Q4）
|
3.125 m³/h
|
5 m³/h
|
7.875 m³/h
|
|
|
常用流量（Q3）
|
2.5 m³/h
|
4 m³/h
|
6.3 m³/h
|
|
|
分界流量（Q2）
|
R160
|
0.025 m³/h
|
0.040 m³/h
|
0.063 m³/h
|
|
R250
|
0.016 m³/h
|
0.025 m³/h
|
0.040 m³/h
|
|
|
最小流量（Q1）
|
R160
|
0.016 m³/h
|
0.025 m³/h
|
0.039 m³/h
|
|
R250
|
0.010 m³/h
|
0.016 m³/h
|
0.025 m³/h
|
|
|
測量范圍（Q3/Q1）
|
R160/R250
|
|||
|
最大允許誤差
|
Q1≤Q＜Q2 誤差≤±5%；Q2≤Q≤Q4 誤差≤±2%
|
|||
|
液晶顯示屏位數
|
8位
|
|||
|
流量顯示分辨力
|
正常工作模式
|
0.01 m³
|
||
|
檢定模式
|
0.00001 m³
|
|||
|
最低允許工作壓力
|
0.03MPa
|
|||
|
最高工作壓力
|
1MPa
|
|||
|
壓損等級
|
Δp63
|
|||
|
流動剖面敏感度等級
|
U10，D5
|
|||
|
氣候和機械環境安全等級
|
B
|
|||
|
電磁兼容性等級
|
E1
|
|||
|
電池類型
|
3.6V鋰電池
|
|||
|
電池使用壽命
|
＞8年
|
|||
系統結構 >>
